特 徴
●連続文字が一度に打刻できます。（２種のホルダーを用意）
ホルダーΙ型1.5mm（１５桁）から10mm（４桁）、ホルダーII型１.５mm（７桁）から１０mm（２桁）まで1つのホルダーで打刻できます。
●使いやすさと耐久性に自信
刻印は合金工具鋼を使用。丈夫で長持ちします。余分なふくらみがないので、ホルダーが持ちやすく、つまみを回すだけ、すばやく簡単に刻印の差し替えができます。打刻中にネジが緩んで抜ける心配もありません。
●標準ホルダーでプレス機にセットして使用する事も出来ます。
ロストワックスで製作したホルダーで一体成型しておりますので丈夫で長持ちです。
シャンク部が25φなのでプレスに簡単に差し込めます。
●標準品以外にも特殊なロゴの製作・別注で精密ホルダーも製作する事が可能です。
|
|
品番
|
寸法
|
セット内容
|
|
AHK-15
|
1.5mm
|

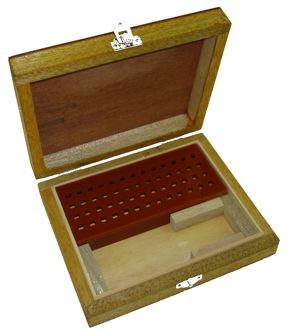

数字各3個、英字各1個、記号各1個9種類スペーサー5個、ホルダーⅠ型1個、木箱
|
|
AHK-20
|
2.0mm
|
数字各3個、英字各1個、記号各1個9種類スペーサー5個、ホルダーⅠ型1個、木箱
|
|
AHK-30
|
3.0mm
|
数字各3個、英字各1個、記号各1個9種類スペーサー5個、ホルダーⅠ型1個、木箱
|
|
AHK-40
|
4.0mm
|
数字各3個、英字各1個、記号各1個9種類スペーサー5個、ホルダーⅠ型1個、木箱
|
|
AHK-50
|
5.0mm
|
数字各3個、英字各1個、記号各1個9種類スペーサー5個、ホルダーⅠ型1個、木箱
|
|
AHK-60
|
6.0mm
|
数字各3個、英字各1個、記号各1個9種類スペーサー5個、ホルダーⅠ型1個、木箱
|
|
AHK-80
|
8.0mm
|
数字各1個、英字各1個、記号各1個9種類スペーサー3個、ホルダーⅠ型1個、木箱
|
|
AHK-100
|
10.0mm
|
数字各1個、英字各1個、記号各1個9種類スペーサー3個、ホルダーⅠ型1個、木箱
|
|
AHK-H1
|
共通
|
ホルダーⅠ型1個（AHK-15～AHK-100まで共通です）
|
|
AHK-H2
|
共通
|
ホルダーⅡ型1個（AHK-15～AHK-100まで共通です）
|
|
ホルダー式精密刻印セット・単品 価格表（希望小売価格）
|
|
寸法
|
セット刻印
|
英数バラ
|
記号バラ
|
|
ホルダーⅠ型セット
|
刻印(1本）
|
刻印(1本）
|
|
品 番
|
価格(1組）
|
品 番
|
価格(1本）
|
品 番
|
価格(1本）
|
|
1.5mm
|
AHK-15
|
\64,150
|
AHKD-15
|
\1,155
|
AHKS-15
|
\1,281
|
|
2.0mm
|
AHK-20
|
\58,300
|
AHKD-20
|
\1,050
|
AHKS-20
|
\1,155
|
|
3.0mm
|
AHK-30
|
\58,300
|
AHKD-30
|
\1,050
|
AHKS-30
|
\1,155
|
|
4.0mm
|
AHK-40
|
\70,000
|
AHKD-40
|
\1,218
|
AHKS-40
|
\1,323
|
|
5.0mm
|
AHK-50
|
\75,800
|
AHKD-50
|
\1,449
|
AHKS-50
|
\1,554
|
|
6.0mm
|
AHK-60
|
\82,005
|
AHKD-60
|
\1,554
|
AHKS-60
|
\1,806
|
|
8.0mm
|
AHK-80
|
\91,245
|
AHKD-80
|
\1,974
|
AHKS-80
|
\2,205
|
|
10.0mm
|
AHK-100
|
\100,485
|
AHKD-100
|
\2,436
|
AHKS-100
|
\2,667
|
|
ホルダー式精密刻印英数セット 価格表（希望小売価格）
|
|
寸法
|
数字刻印セット
|
英字刻印セット
|
|
０～９(10本組）
|
Ａ～Ｚ(26本組）
|
|
品 番
|
価格(1セット）
|
品 番
|
価格(1セット）
|
|
1.5mm
|
AHK-15SS
|
\8,316
|
AHK-15AS
|
\21,630
|
|
2.0mm
|
AHK-20SS
|
\7,560
|
AHK-20AS
|
\20,685
|
|
3.0mm
|
AHK-30SS
|
\7,560
|
AHK-30AS
|
\20,685
|
|
4.0mm
|
AHK-40SS
|
\8,778
|
AHK-40AS
|
\22,785
|
|
5.0mm
|
AHK-50SS
|
\10,437
|
AHK-50AS
|
\26,985
|
|
6.0mm
|
AHK-60SS
|
\11,193
|
AHK-60AS
|
\29,085
|
|
8.0mm
|
AHK-80SS
|
\14,616
|
AHK-80AS
|
\36,960
|
|
10.0mm
|
AHK-100SS
|
\17,535
|
AHK-100AS
|
\45,612
|
|
ホルダー式精密刻印 単品 価格表（希望小売価格）
|
|
品 名
|
品 番
|
価格(1本）
|
|
ホルダーⅠ型
|
AHK-HⅠ
|
\9,500
|
|
ホルダーⅡ型
|
AHK-HⅡ
|
\9,500
|
|
セット用木箱
|
AHK-○KB
|
\4,500
|
|
スペーサー
|
AHK-○SP
|
\350
|
※木箱・スペーサーの○には文字寸法の品番を記入下さい。
例：AHK-30のスペーサーの場合、AHK-30SP
例：AHK-30用の木箱の場合、AHK-30KB
※セット品以外の方は包装（荷姿）は袋包装になります。
●刻印明細（1.5mm～6mm）
 |
|
スペーサー5本入り 計70本
8mm・10mmは 数字1SET・英字1SET・記号9種類の9本・スぺーサー3本 計48本

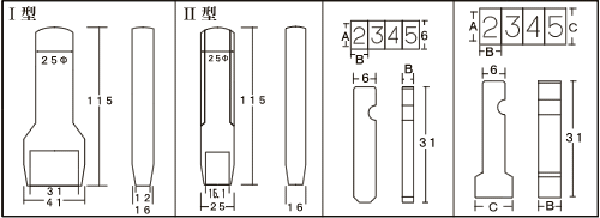

| ●標準刻印仕様 |
文字寸法
（ Ａ寸法） |
Ｂ寸法
(板厚) |
最大打刻桁数Ⅰ型 |
最大打刻桁数Ⅱ型 |
Ⅱ型隙間埋め
スペーサー
D寸法 |
C寸法 |
| 1.5mm |
2.0mm |
15桁 |
7桁 |
1.8mm巾 |
|
2.0mm
|
2.5mm |
12桁 |
6桁 |
0.8mm巾 |
|
| 3.0mm |
3.0mm |
10桁 |
5桁 |
0.8mm巾 |
|
| 4.0mm |
3.75mm |
8桁 |
4桁 |
0.8mm巾 |
|
| 5.0mm |
4.28mm |
7桁 |
3桁 |
3.0mm巾 |
|
| 6.0mm |
5.0mm |
6桁 |
3桁 |
0.8mm巾 |
8.0mm |
| 8.0mm |
6.0mm |
5桁 |
2桁 |
3.75mm巾 |
10.0mm |
| 10.0mm |
7.5mm |
4桁
|
2桁 |
0.8mm巾 |
12.0mm |
|
※Ⅱ型ホルダーは単品でのご購入の場合隙間を埋めるスペーサーが必要です（表示はD寸法です） |
|
|
|
|
 |
|
|
|
AHK-○SP
スペーサー
|
|
|
|
 |
| AHK-HⅠ型ホルダー |
|
AHK-HⅡホルダー |
|
|
|
 |

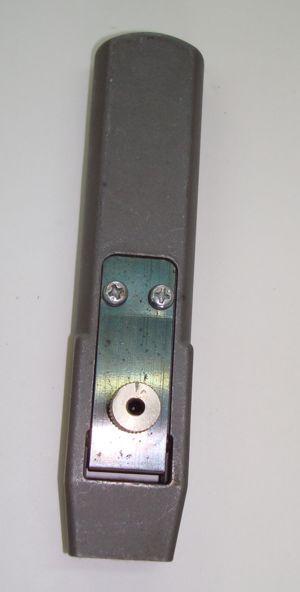

| 標準ホルダーピースを機械打ちとしてそのまま使用できます。 |
|
8mm刻印をホルダーに入れ打刻しているところ |
|
|
|
 |
|
|
|
精度の要求が厳しい場合、特注でのホルダーの製作も可能です。
|
※仕様は予告なく変更する場合も御座います。
|
