MARK MYTE 2100シリーズは、パソコンにプログラムされた文字や記号を、あらゆる材質の銘板
(シール銘板、各種金属銘板)にプレス方式で自動打刻する装置です。
パソコンへのプログラムは、専用アプリケーションソフトを使い、誰もが簡単に操作し、自動打刻操作が可能です。
テーブル移動のX・Y軸、シールの送り機構はもとより、プレス部と打刻深さ調節機構にステッピングモータを採用し、
銘板の材質にあった打刻深さと打刻速度の設定が可能です。

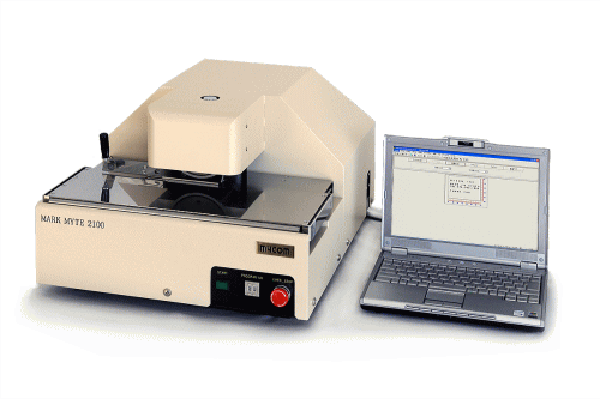

注)上記写真は自動刻印機を用いた作業イメージです。製品にパソコンは付属しません。

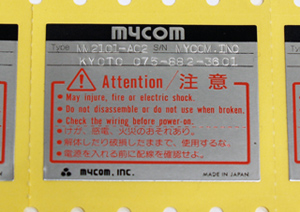

シール銘板 プレート銘板

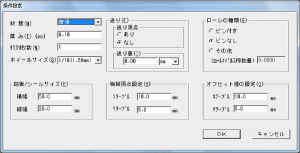

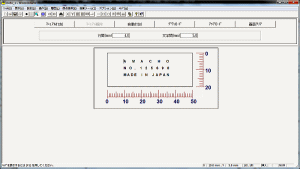

ソフト画面 設定画面


特徴
オンライン/オフラインでの実機制御が可能
◆各種金属銘板、シール銘板の打刻が可能
  ・MARK MYTE 2100     :金属銘板打刻タイプ(ステンレス・鉄・銅・アルミ等)
  ・MARK MYTE 2101-A02 :シール送り機構搭載タイプ(ステンレス・鉄・銅・アルミ箔等)
◆専用アプリケーションソフトにより、マニュアル打刻、自動打刻が可能
◆データベースファイル(csvファイル等)から打刻データのコンバートが可能
◆通信・編集プログラムを用い、打刻データの編集管理が対話方式で制作可能(Windows用)
◆本体に打刻プログラムを40データまで記憶ができ、パソコンと本体を接続していなくても自動打刻が可能
銘板の材質により3種類の速度変更が可能
◆銘板の材質を「硬い、普通、軟らかい」の3種から選択するだけで、自動的に最適な打刻スピードに設定
◆銘板の厚みをパソコンに入力するだけで、自動的に打刻深さが調整

仕様
項目 MARK MYTE 2100プレート銘板専用モデル MARK MYTE 2101-A02シール銘板モデル
最大打刻力 9800N(1000kgf)
打刻速度 低速(硬い材質) : 平均1.5文字/秒
中速(普通の材質) : 平均2文字/秒
高速(軟らかい材質) : 平均2.5文字/秒
最大打刻面積 125(W)×80(D)mm 125(W)×70(D)mm
プレートの最大厚 10mm 0.7mm
プレートの最大重量 5kg 1kg
銘板のシール最大幅 100mm
テーブル寸法 470(W)×165(D)mm
Xオフセット 0.0〜125.0mm(0.1mm単位設定)
Yオフセット 0.0〜80.0mm(0.1mm単位設定) 0.0〜70.0mm(0.1mm単位設定)
文字間ピッチ 0.1〜125.0mm (0.1mm単位設定)
行間ピッチ 0.1〜80.0mm (0.1mm単位設定) 0.0〜70.0mm(0.1mm単位設定)
厚み調整 -1.00〜10.0mm (0.01mm単位設定) 6.1〜10.0mm (0.01mm単位設定)
入力電源 AC90〜110V (1.5KVA)
ノイズ耐量 1500V/1μsec
外部通信I/F RS-232C (USB接続は変換ケーブルにより可能です)
周囲環境 動作時  温度:0〜40℃ 湿度:30〜80% 非結露
保存時  温度:0〜60℃ 湿度:20〜90% 非結露
外径寸法 470(W)×600(D)×320(H)mm 540(W)×600(D)×320(H)mm
質量 約50kg 約55kg

MARK MYTE 2101-A02 シール送り部仕様
シール送りベース高さ 6mm
シール送りピッチ 0.0〜999.99mm
シール送りピンのピッチ 12.7(1/2インチ)
シール送りピンの外径 Φ3.6mm


付属品
項目 内容
標準活字ホイール A〜Z、0〜9、記号(.,−/) (Mycom書体)
文字サイズ:5/32"(3.96mm)
取扱説明書 本体説明書
電源ケーブル 3Pプラグ


オプション品
項目 内容
通信・編集プログラム
(MM2100JWIN)
パソコン用ソフトウェア
Windows95/98/NT/2000/XP/7対応(32bit、64bit対応)
RS-232Cケーブル ストレートタイプ
USB変換 USBシリアル変換ケーブル
特殊活字ホイール 各種字体にて特別に作成致します。但し40文字以内
文字サイズ 1/16"(1.58mm) 3/32"(2.38mm) 1/8"(3.17mm)
        5/32"(3.96mm) 3/16"(4.76mm) 1/4"(6.35mm)
銘板取り付けクリップ クリップ取り付け時は加工が必要です。(初期導入推奨)

※設置台は耐荷重200kg以上の物をご用意ください。
※初期導入時には本体+ソフトウェア+通信ケーブル+パソコンが最低限必要になります。


※商品のセット内容にパソコンは含まれておりません。
※製品の性能および仕様、外観は改良のために予告なく変更することがありますのでご了承ください。
デモ動画
MARK MYTE 2100プレート銘板専用モデル MARK MYTE 2101-A02シール銘板モデル
