ホーム彫刻機器販売写助Pro
スキャナーソフト 写助Pro
価格表 カタログ(PDF) 体験版

仕事を効率化!ビットマップデータを高精度・高速ベクトル変換!!



MS-DOS時代から、販売続けて20年以上!  輪郭抽出 ソフト
彫刻スキャナーソフトなら「写助Pro」
彫刻屋が使いやすさを求めて作りました。

希望小売価格¥200,000 (税抜)

  写助のここがすごい!!



アウトライン ベクトル 抽出 トレース   一般的な輪郭抽出(アウトライン化)ソフトでは抽出したベクトルはベジェ曲線へ変換されます。しかし、ベジェ曲線を受け取れないCAD/CAMに抽出したベクトルを読み込ませるには、膨大な微小直線群で近似しなければなりません。この方式は多くの問題を抱えており、取り扱いが非常に困難となっています。

写助Pro トレース   「写助Pro」では、抽出したベクトルを直線と円弧へ変換するので、
どのCAD/CAMでも取り扱いが容易となり、データ品質向上にも大い
に役立ちます。

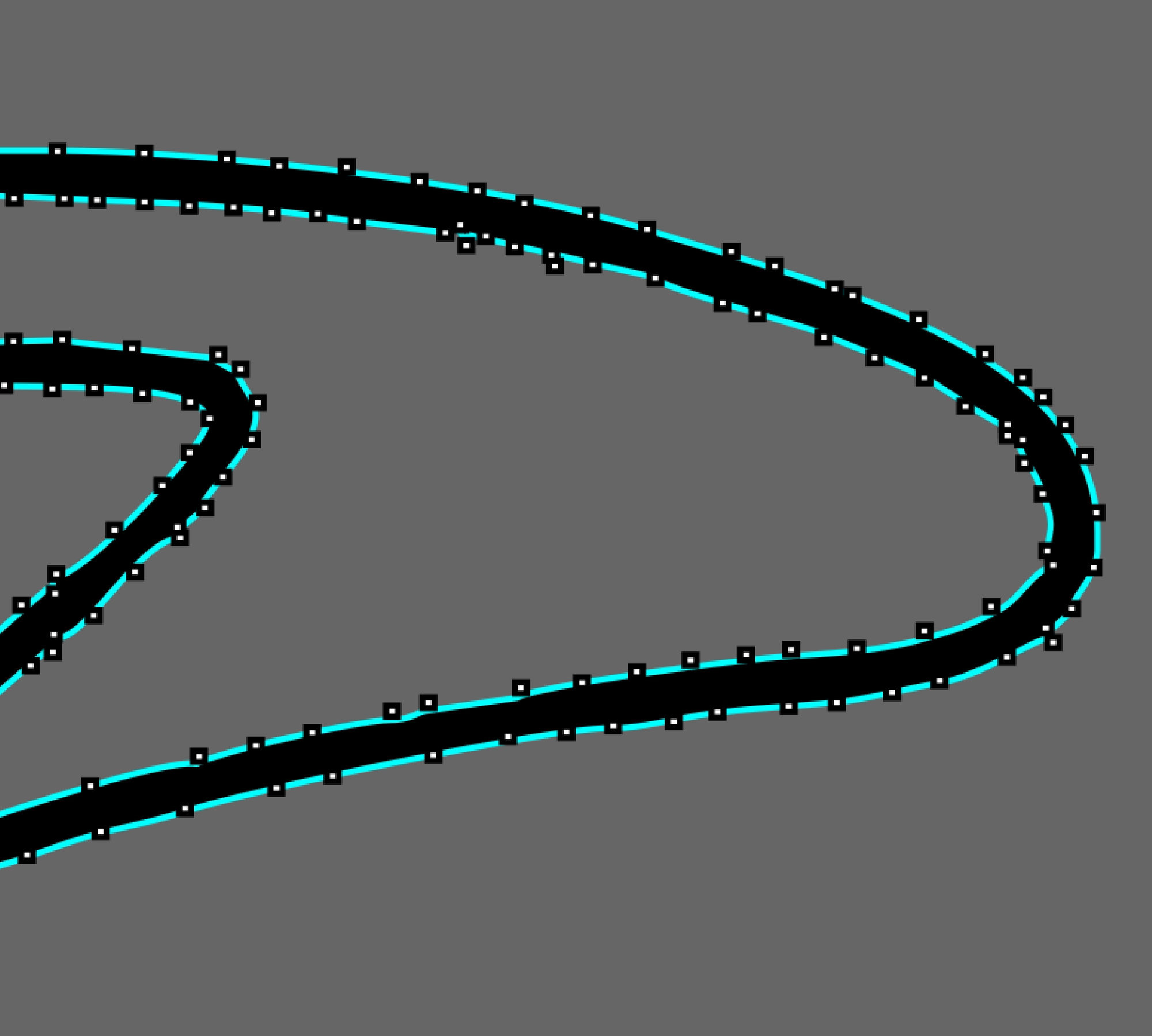

アウトライン ベクトル 抽出   一部の輪郭抽出(アウトライン化)ソフトでは微細な直線群に
トレースされる部分も
......]

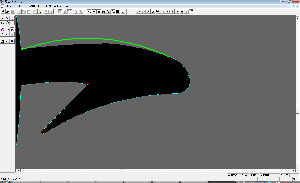

アウトライン ベクトル 抽出   「写助Pro」では、きれいな円弧にトレースされ、データ量や品質の
差が歴然です。


是非!体験版でご確認ください。


  簡単な操作で、高精度ベクトルデータを生成3

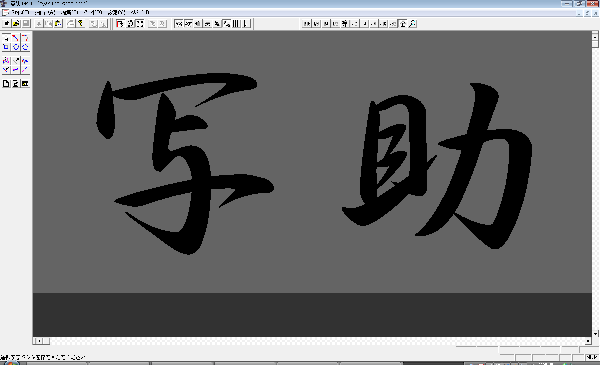

データ取り込み   スキャナーで原稿データを読み込みます。また、ラスターデータ(BMPファイル形式)の読み込み、書き出しもサポートしています。スキャナーは、KURABO社製K-IS-A39や、日本オセ社製Oce4730シリーズ、各種TWAIN対応スキャナーに幅広く対応しています。

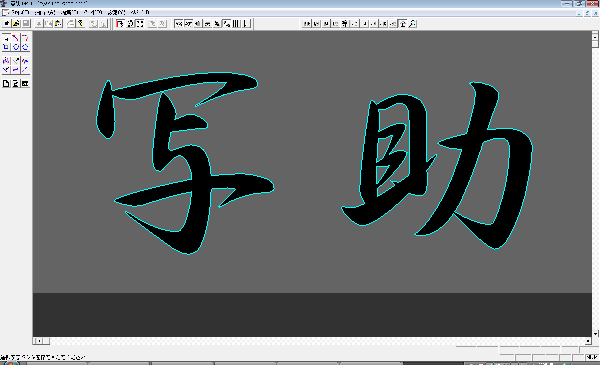

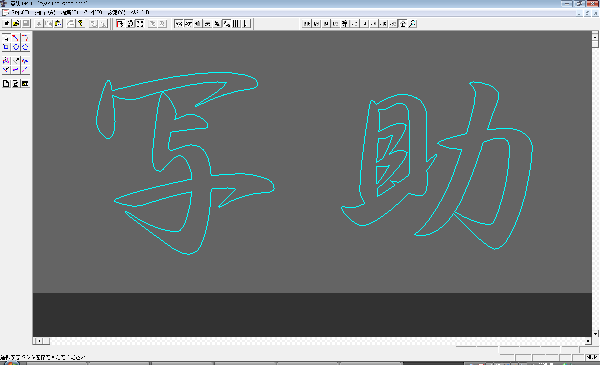

データ 取り込み   輪郭抽出ボタンを押して、マウスで画像を囲むだけで自動的に輪郭ベクトルデータをトレースします。直線(緑色の線)、円弧(水色の線)で非常に綺麗なベクトルデータの抽出が可能です。

データ 取り込み   豊富な各種編集機能を使って、より綺麗なベクトルデータに編集できます。簡単な操作で、ベクトルデータの整形が行えます。


  作業ツール

標準   ■標準パレット
新規作成・開く・上書き保存・切取・コピー・貼付・印刷・バージョン情報・UNDO・REDO

表示切り替え   ■表示切替パレット
ラスター表示・ベクトル表示・端点表示・始点表示・ドラッグ・メッシュ表示・十字カーソル

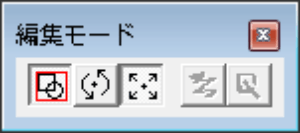

編集モード   ■編集モードパレット
選択時の完全枠内・回転モード・拡縮モード・連続モード・端点検出モード

作業

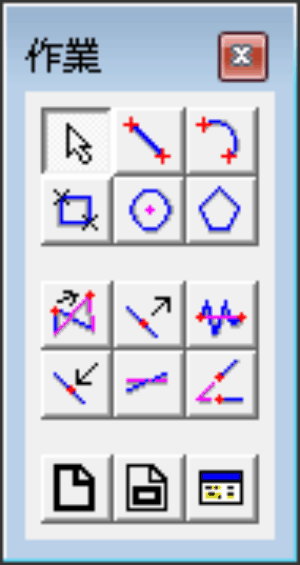

■作業パレット
範囲選択・直線・円弧・矩形・中心線・多角形・要素変形・除去・整形・端点挿入・水平垂直・延長接続・輪郭抽出(全体)・輪郭抽出(枠内)・輪郭抽出設定


  多彩なベクトル編集・作図機能でよりスムーズなデータ作成が可能

  豊富な編集機能を使用して簡単な操作で、直線→円弧、円弧→直線の変換、不要な端点削除等、ベクトルの整形作業が行えます。より綺麗なベクトルデータを仕上げることが可能です。

  各種CAD、Adobe Illustratorに対応

  DXFファイル形式(AutoCAD R12J形式)へベクトル出力、AIファイル形式(Adobe Illustrator Ver7)へのベクトル入出力をサポートしているので、各種CADアプリケーション、グラフィックアプリケーションとのデータ連携が図れます。


  大型図面・長尺図面にも対応

  写助Proでは、A0までのスキャナー入力、長尺対応スキャナーにも対応していますので、大型図面からのデータ生成が可能です。
